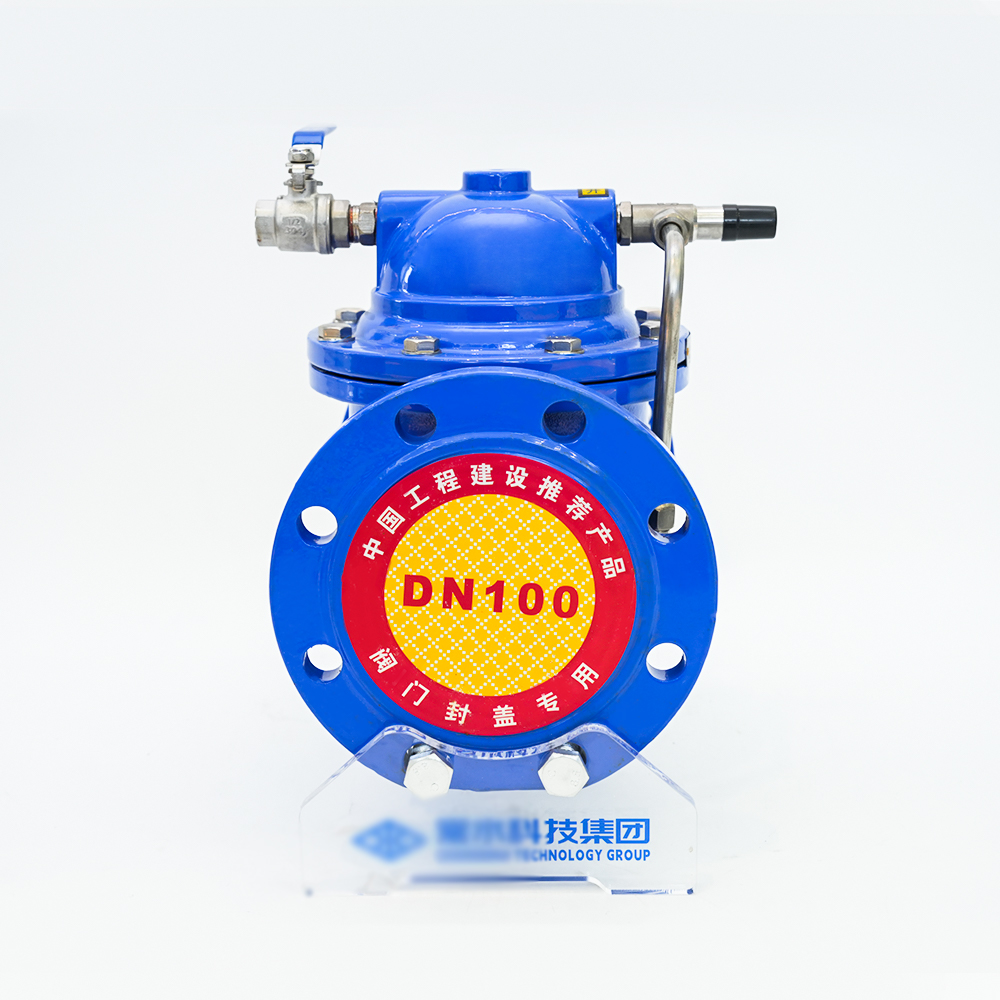

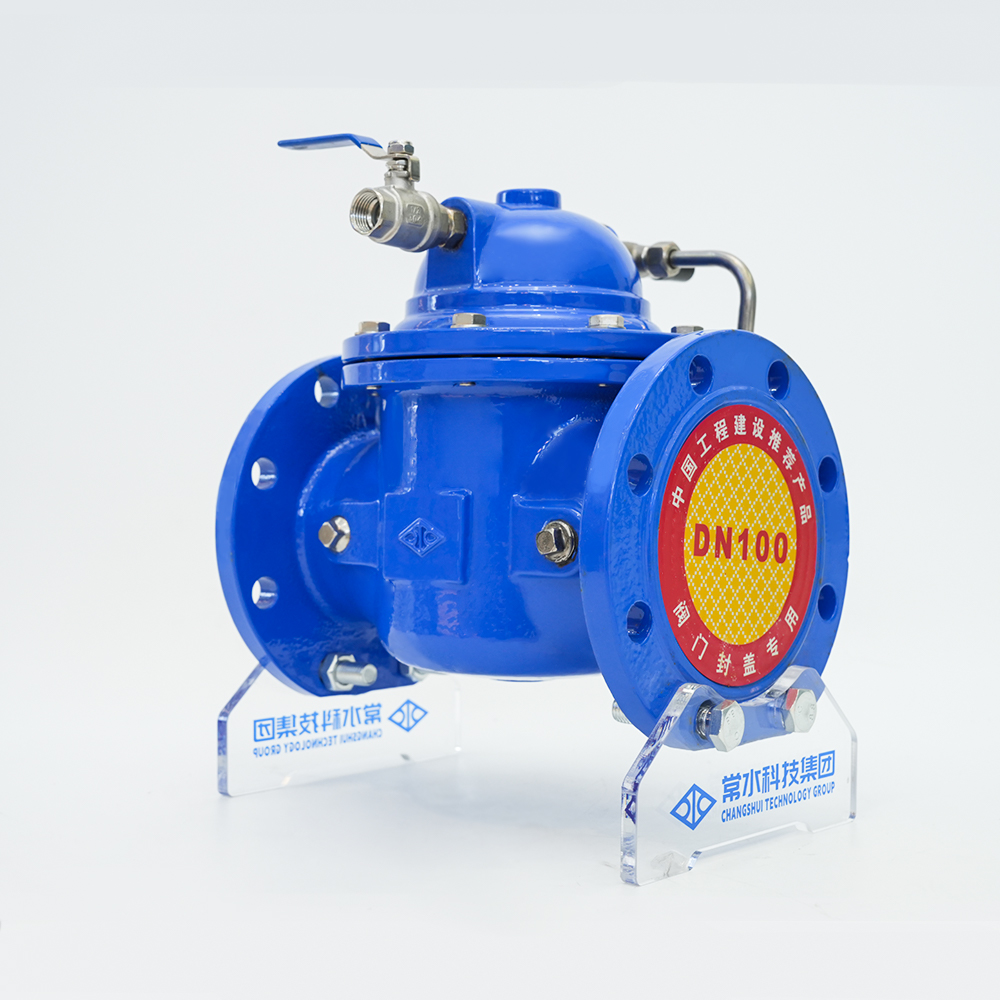

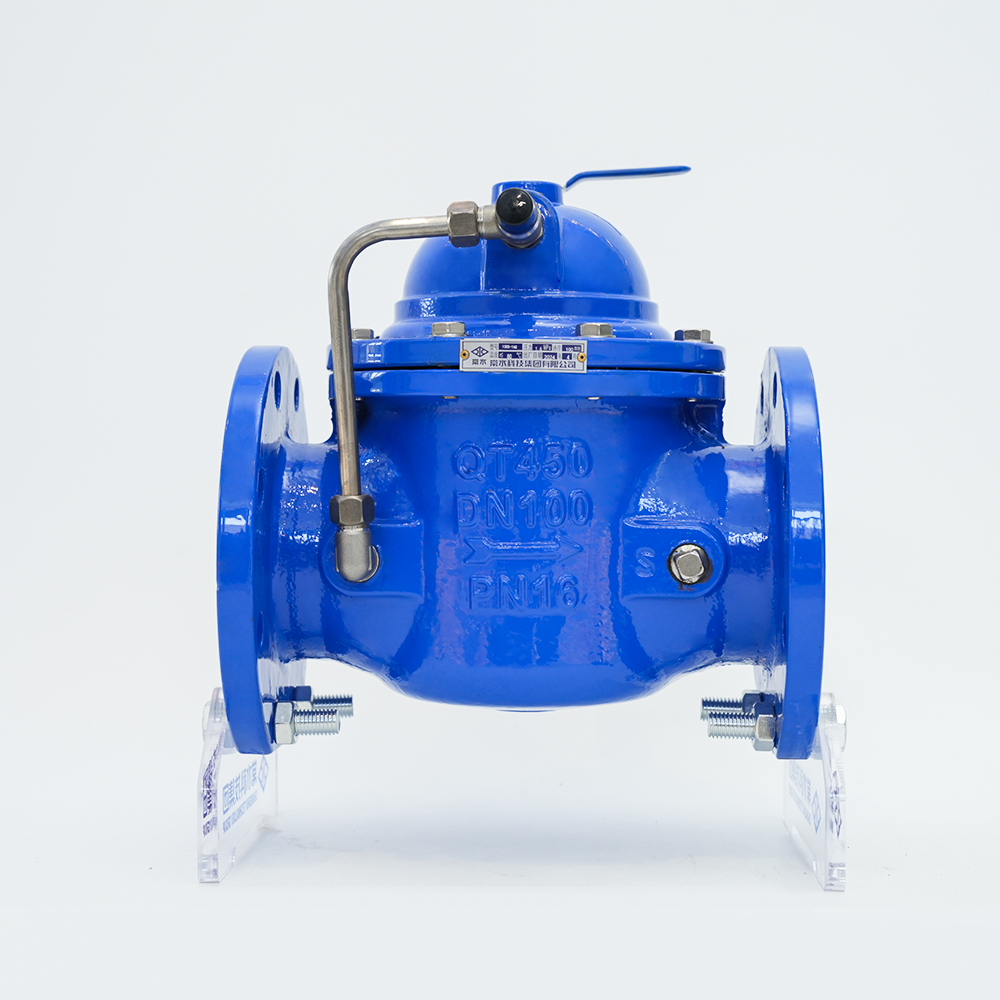

Fjärrkontroll flottörventil 100X-16Q

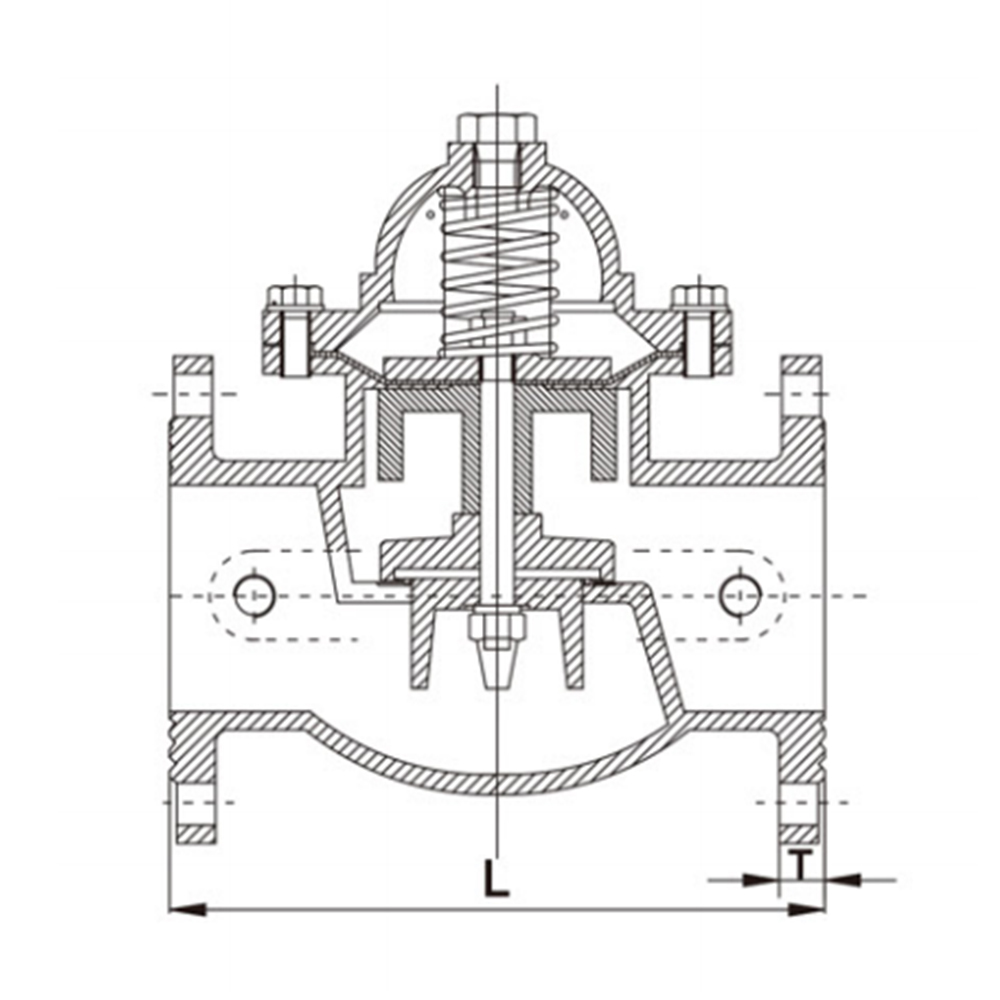

Strukturella egenskaper

Den hydrauliska styrventilen är en ventil som styrs av vattentrycket. Den består av en huvudventil och dess anslutna ledning, pilotventil, nålventil, kulventil och tryckmätare. Beroende på syfte, funktion och användningsplats kan den utvecklas till fjärrstyrda flottörventiler, tryckreducerande ventiler, långsamt stängande backventiler, flödeskontrollventiler, övertrycksventiler, hydrauliska elektriska reglerventiler etc. Hydrauliska reglerventiler är indelade i membrantyp och kolvtyp. Deras arbetsprinciper är desamma. De drivs av tryckskillnaden SP mellan uppströms och nedströms och styrs av pilotventilen så att membranet (kolven) fungerar hydrauliskt differentiellt och justeras helt automatiskt av hydrauliken. Huvudventilskivan är helt öppen eller helt stängd eller i reglerat tillstånd. När tryckvattnet som kommer in i kontrollkammaren ovanför membranet (kolven) släpps ut till atmosfären eller nedströms lågtrycksområdet, är tryckvärdet som verkar på botten av ventilskivan och under membranet större än tryckvärdet ovan, så huvudventilskivan skjuts till helt öppet läge; när tryckvattnet som kommer in i kontrollkammaren ovanför membranet (kolven) inte kan släppas ut till atmosfären eller nedströms lågtrycksområdet, kraften som verkar på membranets (kolvens) kolv). Tryckvärdet ovan är större än tryckvärdet under, så huvudventilskivan kommer att pressas till helt stängt läge. När tryckvärdet i kontrollkammaren ovanför membranet (kolven) ligger mellan inloppstrycket och utloppstrycket, är huvudventilskivan i ett justeringsläge, och dess justeringsläge beror på kopplingskontrolleffekten av nålventilen och den justerbara pilotventilen i ledningssystemet. Den justerbara pilotventilen kan öppna eller stänga sin egen lilla ventilport genom nedströms utloppstrycket och ändra med det, och därigenom ändra trycket som styrs ovanför membranet (kolven) och styra inställningsläget för huvudventilskivan.

Produktanvändning

Ventilen består av en huvudventil och en extern pilotventil. Den använder den flytande kulan i vattnet för att länka styrventilen på grund av förändringar i vätskenivån, så att huvudventilen tillför vatten och stänger, och kontrollerar därigenom vattennivån i poolen (tanken) och vattentornet inom ett visst område för att förhindra översvämning och låg vattennivå. Ventilen är lämplig för automatiska vattenförsörjningssystem för olika pooler (tankar) och vattentorn i industri- och gruvföretag och civila byggnader och används också i cirkulerande vattenförsörjningssystem för atmosfäriska pannor. Huvudventilen öppnar snabbt och stänger långsamt utan att orsaka vattenslag. Det är tätt förseglat och det finns ingen risk för översvämning.

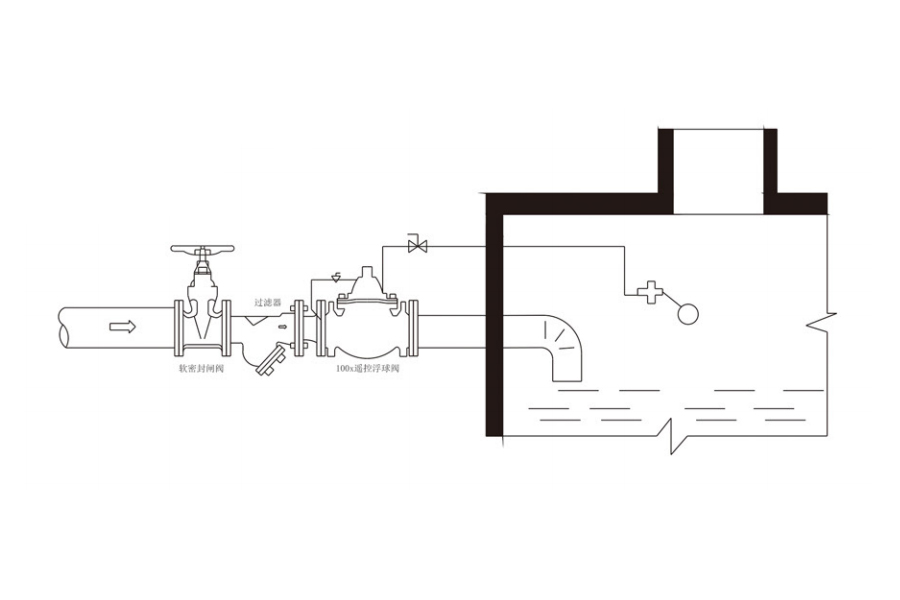

Installationsdiagram
