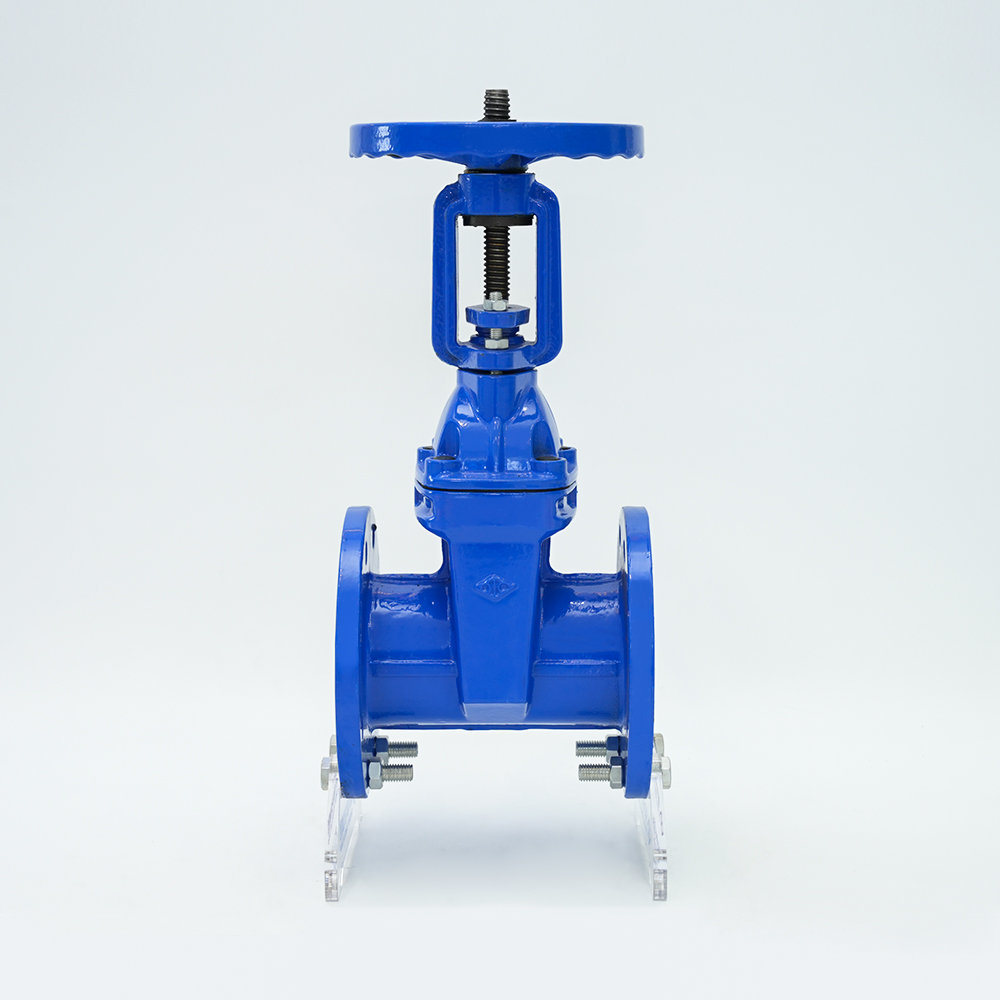

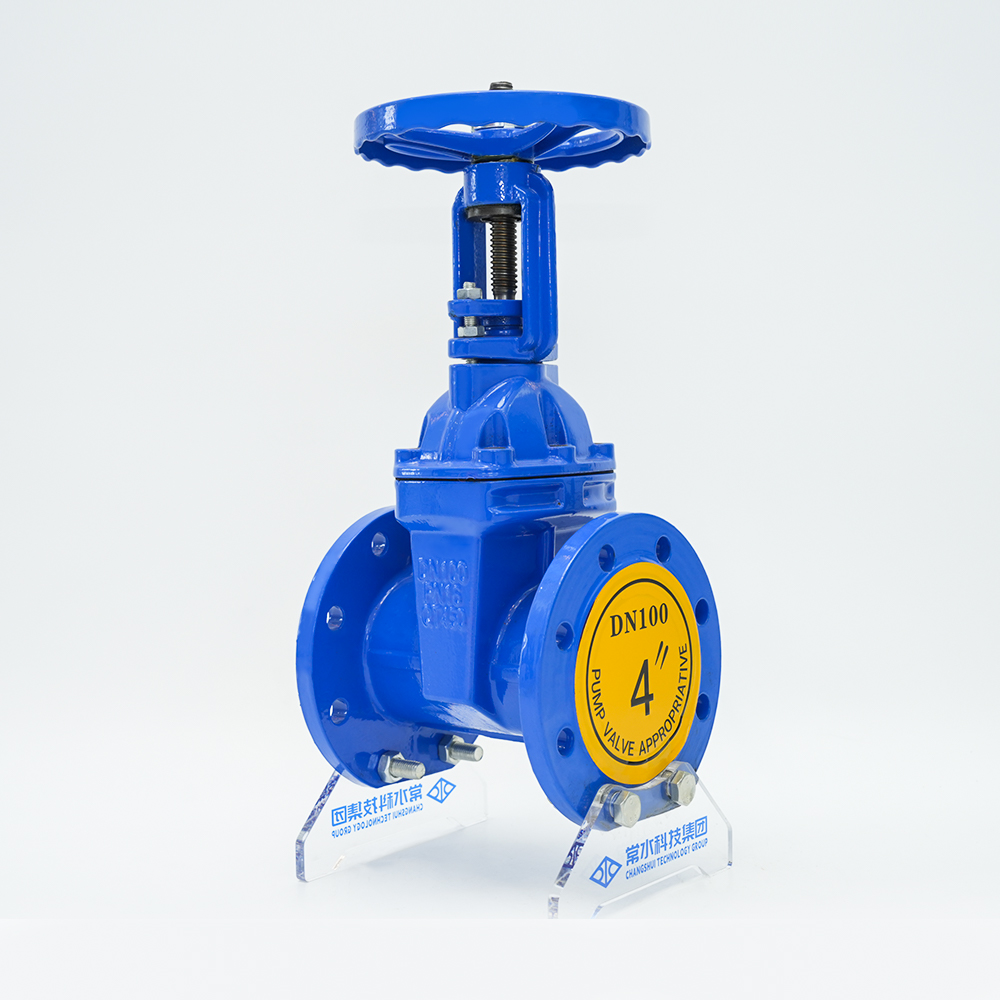

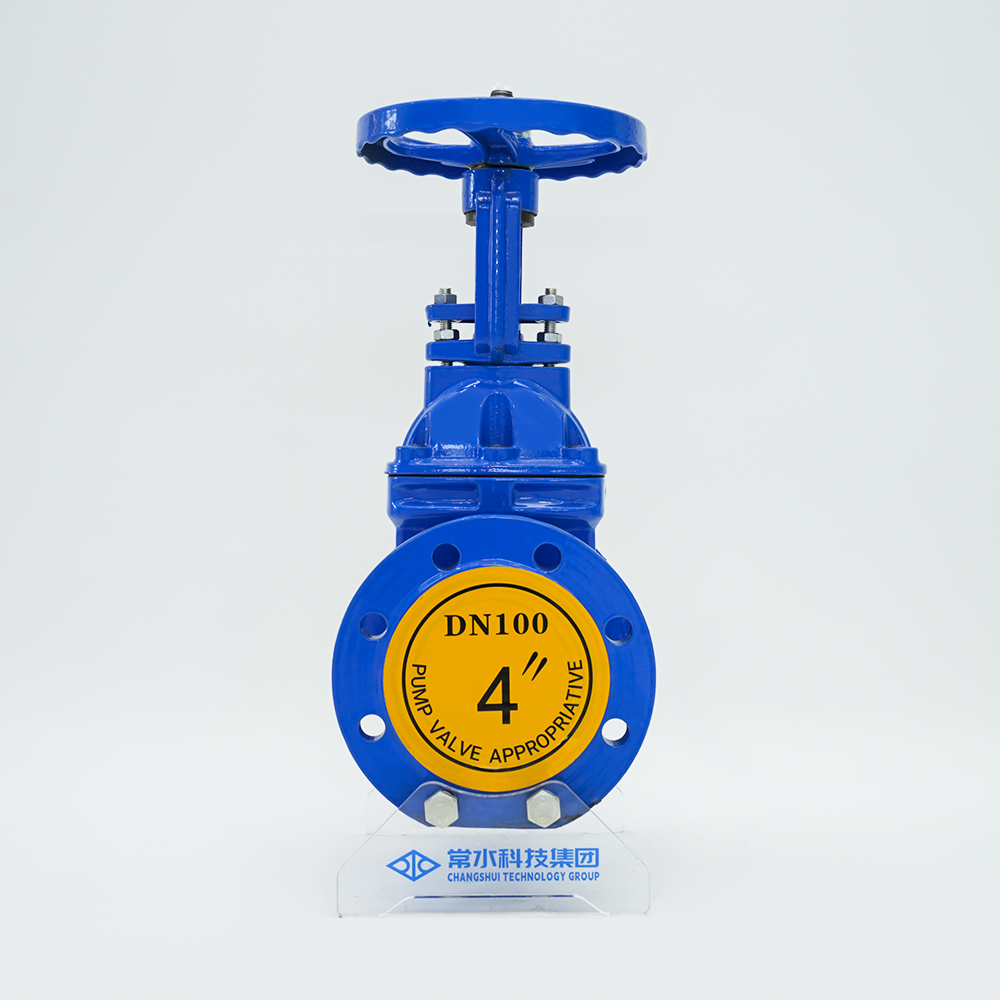

Stigande skaft mjuktätande grindventil Z41X-16G

Grindventilerna som produceras av vår fabrik använder den övergripande gummibeläggningen av grindplattan för att producera deformationskompensation för att uppnå en bra tätningseffekt, vilket övervinner de vanliga fenomenen med dålig tätning, läckage och rost av slussventiler. Den är installerad på olika rörledningar och används som en tvåvägs avskärning. Det används ofta i rörledningsprojekt som vattenförsörjning och dränering, brandskydd, luftkonditionering, vattenrening, kommunal administration, varvsbyggnad, elektricitet, konstruktion och mat för att kontrollera vätskor.

  • Stigande skaft mjuktätande grindventil Z41X-16G
  • Stigande skaft mjuktätande grindventil Z41X-16G
  • Stigande skaft mjuktätande grindventil Z41X-16G
  • Stigande skaft mjuktätande grindventil Z41X-16G
  • Stigande skaft mjuktätande grindventil Z41X-16G
  • Stigande skaft mjuktätande grindventil Z41X-16G
Kontakta oss

Beskrivning

Kroppsmaterial

Nodulärt gjutjärn

Modell

Z41X-16Q

Specifikation

DN40-1000

Nominellt tryck

1,0/1,6/2,5 Mpa

Driftstemperatur

0-80°C

Tillämpligt media

vatten

Designstandarder

GB/24924-2016


Produktöversikt

Den flänsstigande spindelventilen antar en extern ventilskaftstruktur, och ventilskaftet roterar och rör sig axiellt. Porten rör sig upp och ner med ventilskaftet för att öppna och stänga, och ventilöppningen kan observeras direkt. Det används ofta i rörledningsprojekt som vattenförsörjning och dränering, brandskydd, luftkonditionering, vattenbehandling, kommunal administration, varvsbyggnad, elkraft, konstruktion och mat för att transportera vätskeledningar som kontrollvätska.

Funktioner

1. Vätskemotståndet är litet och tätningsytan är mindre eroderad och eroderad av mediet.

2. Öppna och stänga kräver mindre ansträngning.

3. Mediets flödesriktning är inte begränsad, flödet störs inte och trycket minskas inte.

4. Enkel form, kort strukturell längd, bra tillverkningsprocess och brett användningsområde.


Produktegenskaper

Nominellt tryck: 1,0-2,5 MPa DN: 50-1200
Drifttemperatur: 0-80°C Tillämpligt medium: rent/avlopp, olja
Flänsstandard: GB/T17241-98 Längd standard: GB12221-89

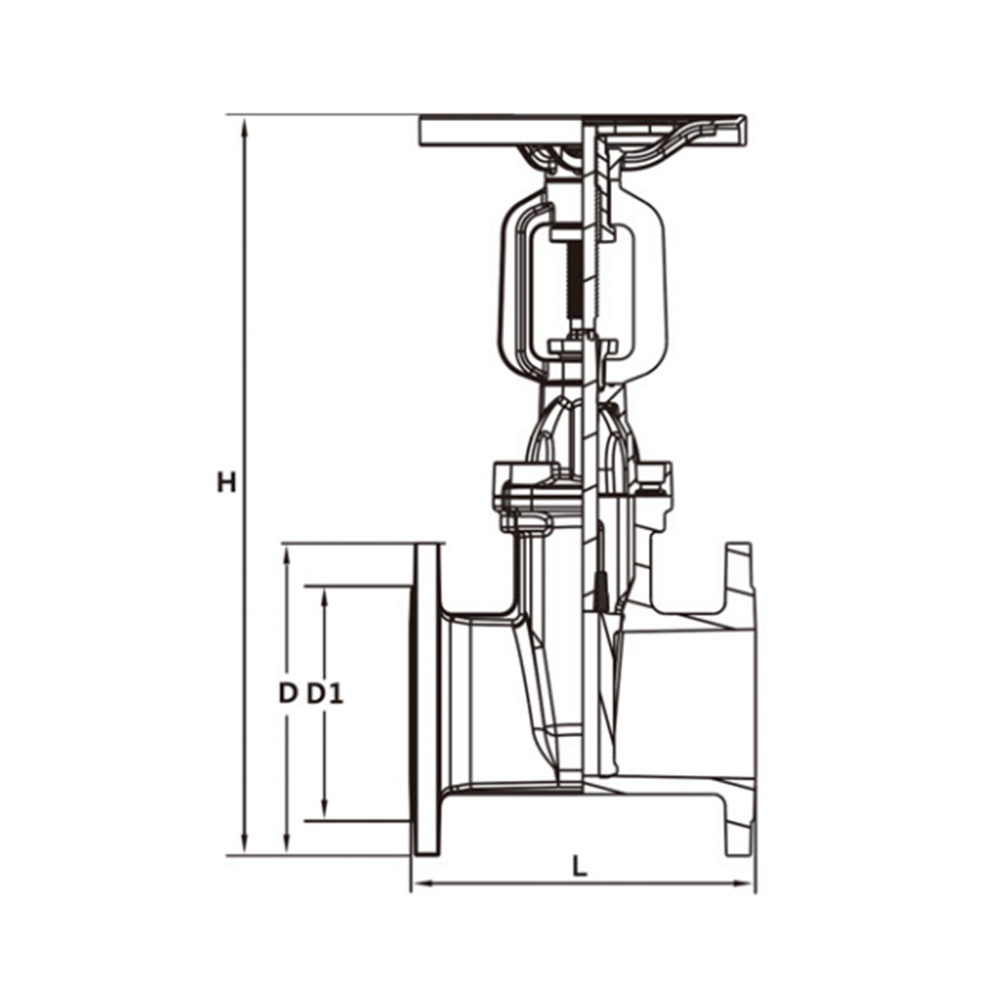

Produktparametrar

Z41X-16Q DN 50 65 80 100 125 150 200 250 300 350
L 178 190 203 229 254 267 292 330 356 381
H 365 406 465 520 630 690 870 1050 1210 1300
D yttre cirkeln 165 185 200 220 250 285 340 405 460 520
n antal hål 4 4 8 8 8 8 12 12 12 16
D1 Center 125 145 160 180 210 240 295 355 410 470
Handratt 180 215 285 330 380 465
